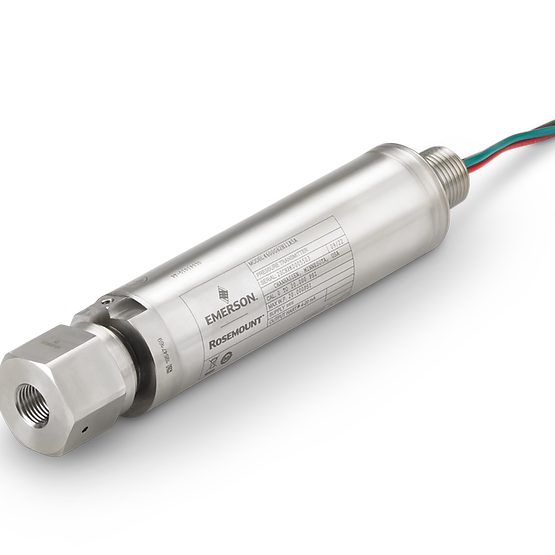

壓力變送器作為工業系統中感知壓力信號的核心設備，其安裝質量直接關系到生產數據的準確性、系統運行的穩定性，甚至全流程的安全與效率。從前期規劃到最終移交，每一步都需遵循行業規范與最佳實踐，才能避免后期返工、故障頻發等問題，為工業生產筑牢 “壓力感知” 的可靠基礎。

一、安裝前的全面規劃：打好基礎是關鍵

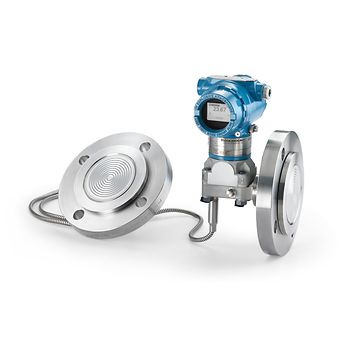

安裝前的規劃工作如同 “施工圖”，決定了后續流程的順暢度。首先要做的是項目范圍審查 —— 需逐一核對管道與儀表圖（P&ID）、設備數據表等工程文件，明確變送器的型號規格、測量范圍、適配的工藝介質（如是否為腐蝕性、高溫高壓介質），確保所有參數與現場需求完全匹配。比如測量高溫蒸汽的變送器，需確認其耐溫等級是否達標；接觸強酸的設備，則要核對材質是否為耐腐蝕合金。

現場評估是選對安裝位置的核心。需實地查看安裝區域的環境：是否靠近泵體、壓縮機等強振動設備（振動會導致變送器零點漂移，影響測量精度）？是否存在高溫?zé)嵩椿蚋g性氣體（可能加速設備老化）？同時要預留足夠的維護空間 —— 至少保證變送器周圍有 50 厘米的操作通道，控制柜前留出 80 厘米以上的檢修距離，方便后期校準與故障處理。

材料與工具的籌備需提前到位。除變送器主體外，脈沖管道、密封墊片、接線端子等配件的規格要與設備兼容（如脈沖管道材質需與工藝介質匹配）；工具方面，萬用表、回路校準器、管鉗等需提前檢查完好性，尤其針對防爆區域，需準備防爆型工具，避免產生火花引發風險。

安全規劃更是不可忽視。需制定詳細的 HSE（健康、安全與環境）方案：涉及高壓或有毒介質時，要先將變送器關聯的控制回路與 DCS 系統隔離，防止安裝過程中意外激活設備；作業人員需配備對應的防護裝備（如防化服、安全帽、防靜電鞋），同時明確動火、受限空間等作業的許可流程，確保每一步操作都在安全框架內。

二、變送器安裝：選對位置，穩固固定

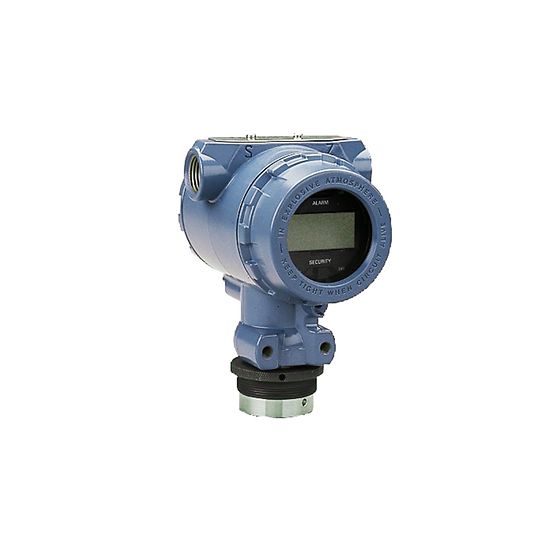

變送器的安裝位置與固定方式，直接影響其長期運行的穩定性。位置選擇需避開 “干擾源”：優先選在流體混合均勻的直管段，遠離彎頭、閥門、攪拌器等易產生湍流的部件 —— 湍流會導致壓力波動，使測量值無法反映真實工藝狀態。若現場空間有限，需在干擾源與變送器之間加裝整流器，梳理流場后再進行測量。

固定時必須依賴堅固的結構支撐。需按照工程圖紙安裝專用支架，支架材質需根據環境選擇（如戶外用鍍鋅鋼材，腐蝕性環境用不銹鋼），且支架與管道之間要加裝減震墊，減少振動傳遞。嚴禁將變送器直接固定在泵體、管道彎頭等高振動部位，否則長期振動會導致傳感器內部元件松動，引發測量偏差甚至設備損壞。

安裝后的校準驗證也不能少。需用水平儀確認變送器安裝表面平整，避免因傾斜導致的測量誤差；若工藝介質存在腐蝕性或高溫特性，需在變送器與介質接觸區域加裝防護屏障（如耐腐蝕套管、隔熱層），防止設備被腐蝕或高溫?fù)p壞。

三、脈沖管道安裝：精準傳遞壓力信號

脈沖管道是連接工藝管道與變送器的 “信號通道”，其安裝質量直接決定壓力信號能否精準傳遞。首先要優化管道路線：盡量縮短管道長度，減少壓力損失與信號傳遞延遲（管道越長，壓力衰減越明顯，測量響應越慢）；同時避免過多彎管與接頭，每增加一個接頭，就多一處潛在泄漏點，也會增加壓力損失。

管道準備需細致操作。切割后的管道要去除內壁毛刺（毛刺會阻礙介質流動，甚至導致雜質沉積堵塞管道），并用潔凈介質沖洗內壁，確保無油污、雜質殘留；管道直徑需匹配變送器接口規格，過小會因流體摩擦增大影響測量，過大則可能導致信號波動。

傾斜與支撐設計要符合介質特性。對于液體介質，脈沖管道需從變送器向工藝接頭方向向上傾斜 —— 這樣能避免管道內積聚氣體（氣體的壓縮性會導致壓力信號失真）；對于氣體介質，則需向下傾斜，防止冷凝液滯留。管道每隔 1-2 米需加裝支架固定，避免管道下垂導致坡度變化，同時防止振動引發管道與變送器接口松動。

密封與吹掃環節至關重要。連接時需選用與工藝介質兼容的密封墊片（如耐油墊片用于油品介質，耐酸墊片用于酸性介質），確保接頭處無泄漏；吹掃時需在工藝接頭附近加裝吹掃接頭，避免直接通過變送器吹掃（雜質可能隨氣流進入變送器內部，損壞傳感器），同時要徹底排出管道內的截留氣體或液體，防止影響測量準確性。

四、歧管安裝：便捷測量與維護

歧管的作用是實現多測點壓力的集中測量與便捷維護，安裝時需先根據工藝需求選對類型：測量差壓時常用三閥組，需頻繁校準或切換測點時則選五閥組，確保歧管的功能與現場需求匹配。

安裝歧管時要注重對齊與固定。需將歧管牢固固定在穩定的支架或墻體上，確保其與工藝管道、變送器的接口精準對齊 —— 若存在偏差，會導致管道受力變形，長期使用可能引發泄漏。同時要考慮振動與熱脹冷縮的影響：用彈性緊固件固定，為管道熱脹冷縮預留一定空間，避免管道因受力開裂。

歧管的通風與排水設計也不能忽視。需在歧管最高點加裝排氣閥、最低點加裝排水閥，方便定期排出內部積聚的氣體或液體（氣穴、積液會導致壓力測量不準）；排氣閥與排水閥的位置要便于操作，避免被其他設備遮擋，確保維護時能快速開啟。

五、電線與連接：保障信號穩定傳輸

電氣連接是變送器與控制系統溝通的 “橋梁”，任何環節的疏漏都可能導致信號干擾或中斷。電纜選擇需適配環境：優先選用帶屏蔽層的電纜，屏蔽層能有效抵御電磁干擾（如電機、高壓電纜產生的電磁場）；在高溫、潮濕或腐蝕性環境中，需選用耐高溫、耐潮濕、耐腐蝕的特種電纜，防止電纜外皮老化破損。

布線時要避開風險區域：遠離高溫管道、蒸汽管道（高溫會加速電纜老化），避開腐蝕性液體滴落區，同時避免電纜急劇彎曲（彎曲半徑過小會損壞內部銅線與屏蔽層）。端子連接需牢固可靠：多股導線需先搪錫處理，再接入端子，防止導線氧化導致接觸不良；接線時要嚴格按照制造商的接線圖區分正負極，極性接反會導致變送器無法正常工作，甚至損壞內部電路。

接地處理是防干擾的關鍵。變送器外殼與信號屏蔽層需分別接地，接地電阻不超過 4 歐姆 —— 外殼接地可防止設備漏電引發安全事故，屏蔽層接地能將電磁干擾導入大地，避免干擾信號影響測量。在防爆區域，接地還需符合防爆規范，嚴禁將不同接地系統混用（如儀表接地與動力接地共用，會導致雜散電流干擾）。

六、雨棚安裝：應對復雜環境挑戰

在戶外、潮濕或腐蝕性環境中，需為變送器加裝雨棚，延長設備壽命。雨棚選擇需匹配環境：戶外選用防雨、防曬的結構，腐蝕性環境選用 304 不銹鋼或玻璃鋼等耐腐蝕材質；同時要保證雨棚通風良好，避免內部溫度過高導致變送器元件老化，或因溫差產生冷凝水損壞設備。

安裝雨棚時要預留維護空間：雨棚邊緣需超出變送器外殼至少 10 厘米，防止雨水順流滲入設備；雨棚與變送器之間需保持 15-20 厘米的間隙，方便后期拆卸校準。電纜入口處需用密封墊或防水膠密封，避免雨水、濕氣通過電纜縫隙進入變送器內部。

七、安裝后檢查：驗證性能，排除隱患

安裝完成后，需通過多輪檢查確保設備性能達標。首先是泄漏測試：向系統緩慢通入壓力介質（壓力為工作壓力的 1.5 倍），保持 30 分鐘，用肥皂水涂抹所有接頭、法蘭處，若未出現氣泡，說明密封合格；若有泄漏，需重新緊固接頭或更換密封件。

功能測試需模擬實際工況：用回路校準器向變送器輸入不同壓力信號，觀察變送器輸出的電流信號是否與標準值一致（如 4-20mA 對應測量范圍的 0%-100%），同時檢查 DCS 系統顯示值是否與變送器本地顯示一致，確保信號傳輸無偏差。若測量誤差超出允許范圍，需重新校準變送器，調整零點與滿量程。

最后是系統調試：將變送器與 DCS 系統聯動，模擬壓力異常場景（如壓力超過設定閾值），檢查控制系統是否能及時觸發報警、聯動閥門動作（如打開泄壓閥），確保整個壓力監測與控制回路正常運行。

八、文件記錄與培訓移交：保障長期運維

完整的文件記錄是后期維護的 “說明書”。需詳細記錄安裝過程中的關鍵信息：設備型號、安裝位置、脈沖管道規格、校準數據、泄漏測試結果等；同時更新工程圖紙（如 P&ID 圖、設備布置圖），標注實際安裝與設計的偏差，方便后續改造或故障排查。校準證書、設備說明書等資料需整理歸檔，為定期維護提供依據。

培訓與移交工作要確保用戶能獨立運維。需對操作人員、維護人員開展實操培訓：內容包括變送器的日常巡檢（如觀察壓力顯示是否穩定、接線有無松動）、簡單故障處理（如信號異常時檢查電源與接地）、定期校準方法等；培訓后通過實操考核，確保人員能熟練操作。

移交時需提供完整的文件包：包括操作手冊、維護手冊、竣工圖紙、校準證書等；組織多方（安裝團隊、用戶方、技術部門）進行系統驗收，通過現場測試確認設備性能符合要求后，簽署驗收文件。同時建立持續支持機制，明確維護周期（如每 6 個月校準一次）、技術支持聯系方式，為設備長期穩定運行提供保障。

壓力變送器的安裝并非簡單的 “組裝拼接”，而是技術規范、現場經驗與安全意識的結合。從前期規劃的細致考量，到安裝過程的精準操作，再到后期的檢查與移交，每一步都需嚴謹對待 —— 只有這樣，才能讓壓力變送器真正成為工業系統中 “精準、可靠的壓力感知者”。
